Schwingungsdämpfer Projekte

Beispiele abgeschlossener Projekte

Schwingungsdämpfer

3 Stahlschornsteine über die Bühne gekoppelt

Schornsteingewicht (3 Stück) mS = 15.000 kg
Dämpfergewicht mD = 350 kg
Erforderliches Log. Dämpfungsdekrement => 0,20


Sie arbeiten mit einer Fachfirma, welche die gesetzlichen Anforderungen an Abgasanlagen genau kennt und beachtet.

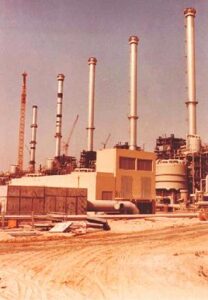

Al-Khobar
5 Stahlschornsteine H=120 m in Reihe

Schornsteineigenfrequenz fe = 0,45 Hz
Schornsteingewicht mS = 406.000 kg
Dämpfergewicht mD = 7.000 kg
Erforderliches Log. Dämpfungsdekrement >= 0,20

Sanierung eines Stahlschornsteins

Schornsteineigenfrequenz fe = 0,49 Hz
Schornsteingewicht mS = 415.000 kg
Dämpfergewicht mD = 10.000 kg
Erforderliches Log. Dämpfungsdekrement >= 0,20

Der ausgemauerte Schornstein wurde zu Schwingungen angeregt. Die zur Verhinderung der Schwingungen angeschweißten Bleche erwiesen sich als unwirksam.

Der Dämpfer wurde oberhalb der Bühne angebaut. Der Dämpferring wurde aus 23 Einzelteilen zusammengebaut.

Dämpfer im Behälter

Sanierung eines Stahlschornsteines. Der Dämpfer wurde komplett im Behälter geliefert und nachträglich am Stahlschornstein angebracht.
